UPH Series Stainless Steel Sanitary Single Cartridge Filter HousingUPH Series Stainless Steel Sanitary Single Cartridge Filter HousingUPH Series Stainless Steel Sanitary Single Cartridge Filter Housing

UPH Series Stainless Steel Sanitary Single Cartridge Filter Housing

Description

UPH Series Stainless Steel Sanitary Single Cartridge Filter Housing is made of sanitary 304 or 316L stainless steel, it is a sanitary high-end single-core filter housing without any cleaning dead ends. SS sanitary cartridge housing has special surface finish of mechanical polish, making the housings ideal choices for demanding processes requiring high purity.

SS sanitary filter housing is high filtration rating, high filtration efficiency, easy installation, replacement and cleaning of filter element, thorough drainage and no residual liquid. SS sanitary cartridge filter housing is a high-end filter housing used in medical and health, food and beverage and life science fields etc..

Specification
Housing MaterialSS304, SS316L
Vent Vale/Drain ValveSS304
Finish TypePolishing
Polishing Precision0.3µm inner surface, 0.4µm outside surface
Cartridge Length10", 20", 30", 40"
Cartridge SizeOD 2.5" pleated filter
No. of Cartridge1pc
ConnectionClamp
Inlet/OutletFlange, Thread
Seal MaterialEPDM, Silicon, Buna N, Viton
Cartridge End Cap222 O-ring, 226 O-ring


Feature

● SS sanitary filter housing has standard interface, high dimensional accuracy

● Sanitary filter housing can optional electrolytic polishing or matte finish on the facade

● SS sanitary cartridge housing has scientific structure, no dead ends, easy to use and clean

● SS sanitary cartridge housing use exhaust valve/drain valve structure design, drain liquid thoroughly

● Ultra-high polishing accuracy, the inner wall reaches 0.3 micron and the outer wall reaches 0.4 micron

● High filtration rating and efficiency, long service life and easy to install and maintain, save some labor cost


Application

● Pre RO/DI

● Chemicals

● Electronics

● Process Gases

● Pharmaceuticals

● Food & Beverage

● Laboratory Facilities


Performance

Operation Data for SS Sanitary Single Cartridge Filter Housing

Max. Temperature130℃
Design Pressure1.0 Mpa or according to requirement
Max. Pressure0.8 Mpa or according to requirement
SterilizationOnline sterilization 121±2℃ 30min/time
Sterilize in a sterilizer 30min/time


Tech Support

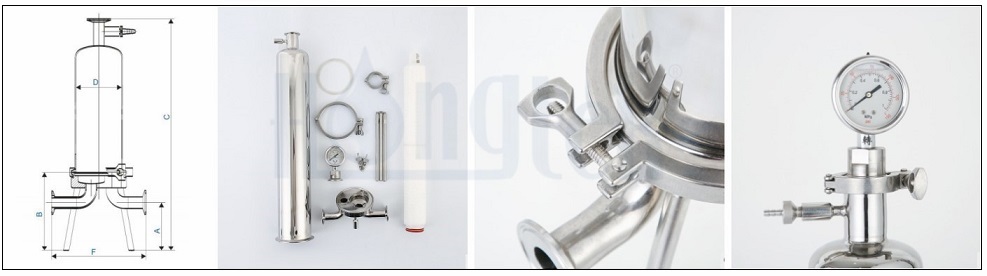

Detail Display Diagram of SS Sanitary Filter Housing


● Electropolished 316L stainless steel construction, accept one 10", 20", 30", 40" cartridge filter

● Available for either 222 or 226 o-ring style connections, provides a positive seal with filters thereby preventing fluid bypass

● Quick-release clamp closure allows easy disassembly and fast filter cartridge change-out

● Sanitary vent and drain valves permit easy venting, draining, sampling or integrity testing operation

● Sanitary filter housing meet the exacting requirement of the pharmaceutical, biotechnology, food & beverage, electronics and find chemicals


Order Information
UPHCartridge LengthMaterialNo. of cartridgeInlet/Outlet ConnectionSeal Material

UPH Series

SS Sanitary Single

Cartridge Filter Housing

10 = 10"S4 = SS3041 = 1pcF = FlangeS = Silicon
20 = 20"E = EPDM
30 = 30"S6 = SS316LT = ThreadB = Buna N
40 = 40"V = Viton

For Example:

UPH-10-S4-1-F-S

UPH Series SS Sanitary Single Cartridge Filter Housing - 10" - SS304 - 1pc - Flange - Silicon
